커피타임(Coffeetime)을 활용한 인텔 6, 7세대 메인보드 바이오스 개조, 수정 방법

반갑습니다. 목성인입니다.



인텔은 6세대, 7세대 CPU를 1151 소켓으로,

8세대, 9세대 CPU는 소켓 변화는 없지만, 미묘한 차이를 둔 1151v2 소켓으로 메인보드를 판매했습니다.

사실상 장사치죠 예...



하지만, 소켓이 같다는 점을 활용해서 유저들은 툴을 활용해서 메인보드의 바이오스를 개조하고,

CPU 절연 처리 등을 통해서 6, 7세대 보드로도 8, 9세대 CPU를 사용하곤 했습니다.



최근에 저도 6세대 보드인 H110i Plus를 잠깐 만져볼 기회가 있어서

커피타임(바이오스 개조 툴)을 잠깐 사용해봤는데,

이후 결과를 제가 정확하게 모르는 상황이어서 자세한 설명은 생략하고,

툴 사용법만 간단히 설명드리고 마무리하도록 하겠습니다.



우선 준비물은 롬라이터(CH341A), 작업을 진행할 메인보드의 최신 바이오스, 윈도우가 설치된 다른 PC, 그리고 메인보드의 바이오스 칩이 되겠습니다.



저도 이 영상을 참고로 작업을 진행하였습니다. (플레이신)

https://youtu.be/czEuOiB5S4A?





사용한 롬라이터 프로그램 링크입니다.

https://khandishnetwork.com/dl/ch341a_ch347-programmer-new-update-2024-v2-0/

Ch341a_Ch347 Programmer New Update 2024 V2.0

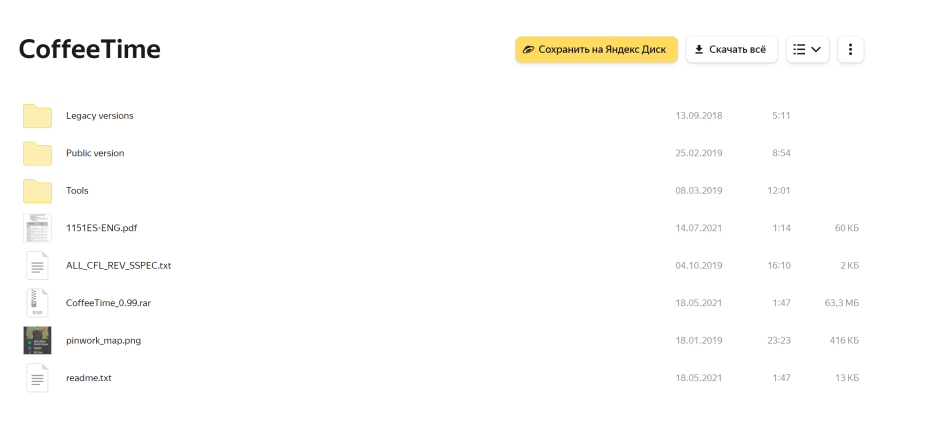

커피타임 프로그램 링크입니다.

https://yadi.sk/d/i4FE9b-o3apk5b

CoffeeTime





CoffeeTime_0.99.rar 파일 받으시면 됩니다.

---

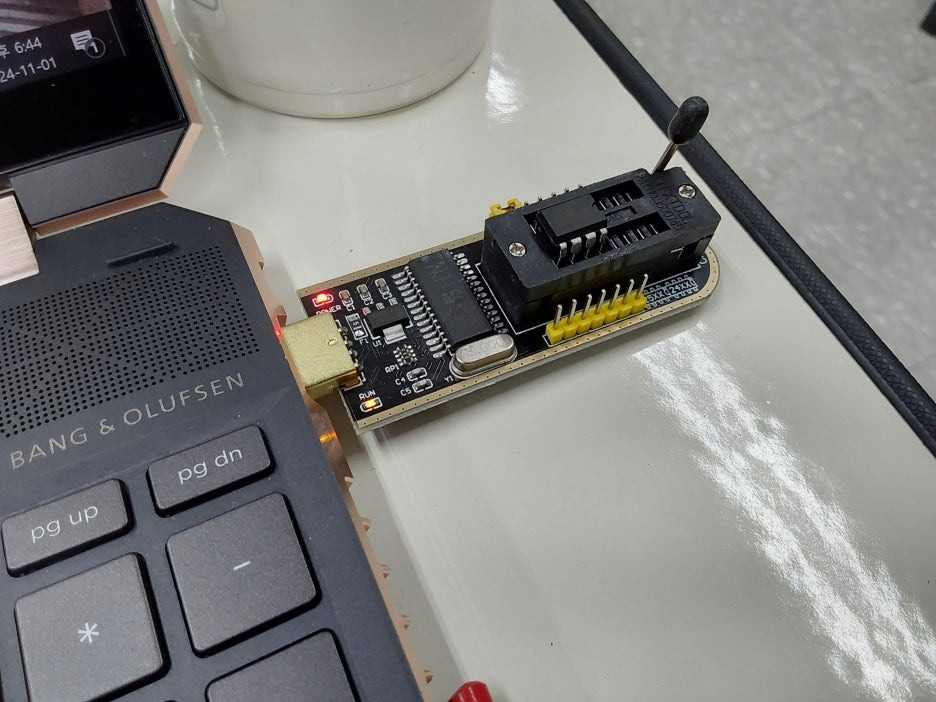

롬라이터(CH341A)에 바이오스 칩을 꽂은 모습입니다.

25XX라고 되어있는 부분에 칩을 꽂아주셔야 합니다.

방향을 반대로 끼우실 수 있는데, 이런 경우에는 PC에서 아예 인식이 되지 않으니

바로 아차! 하시고 방향을 돌려서 끼워주시면 되겠습니다.

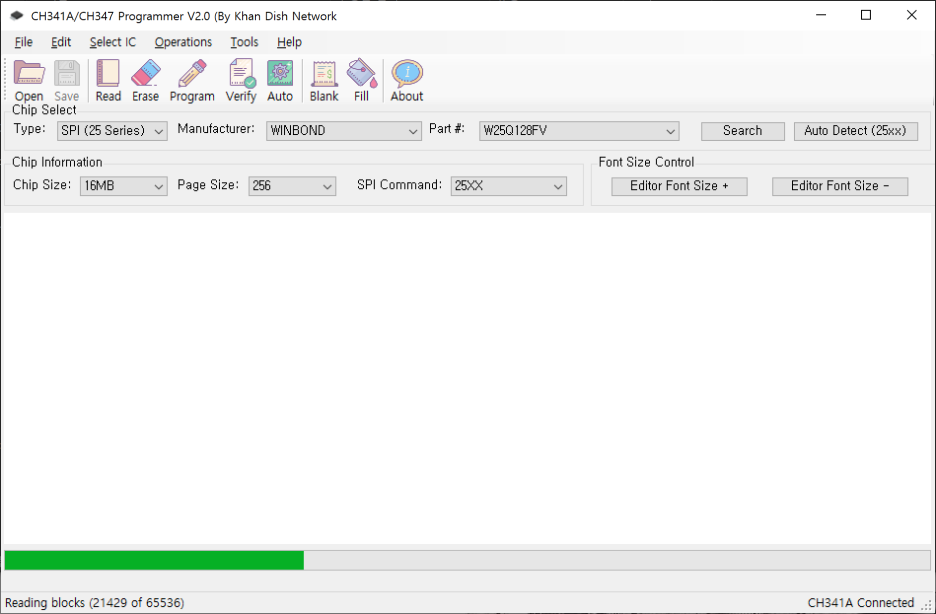

우선 프로그래머를 켠 후,

Chip Select 부분에서 바이오스 칩에 자그마하게 적혀있는 글자를 참고해서

칩 종류를 선택해주시면 되고요, (Auto Detect를 사용하면 편합니다)

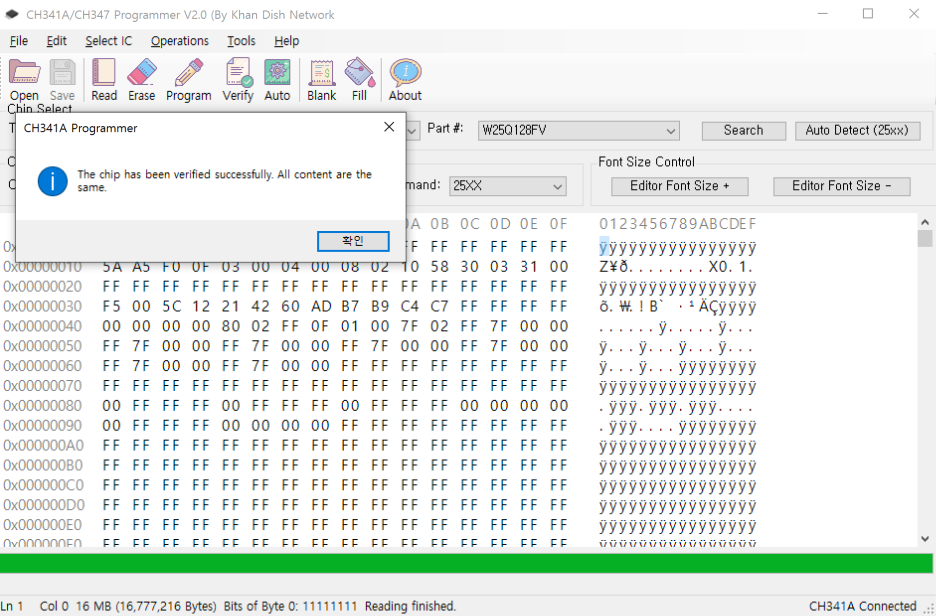

Read를 통해 칩에 저장된 바이오스를 확인,

Save를 눌러 기존 칩에 있던 바이오스를 저장(백업)해줍니다.



백업을 진행하셨다면, 이제 커피타임 프로그램으로 넘어옵니다.

첫 화면에서 처음 준비물로 말씀드린 작업할 메인보드의 최신 바이오스를 선택해주고요,

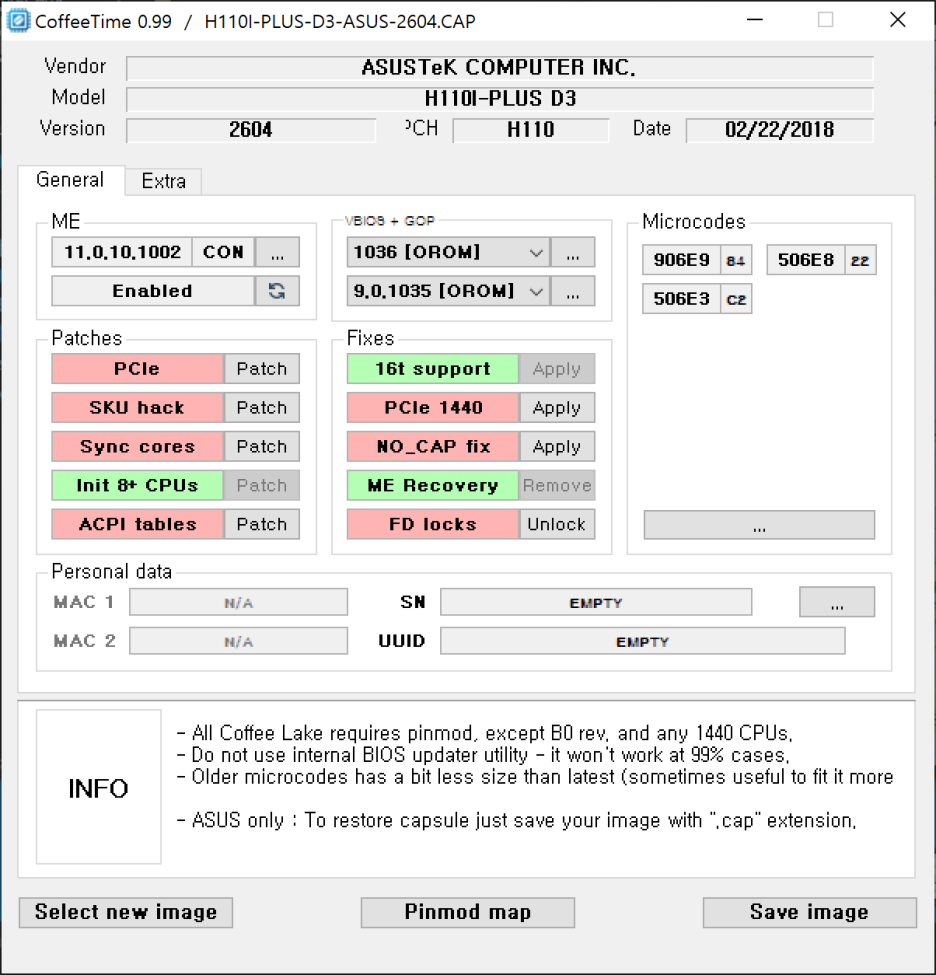

이후 아래와 같은 화면이 나오게 됩니다.



어려울 것은 크게 없고,,

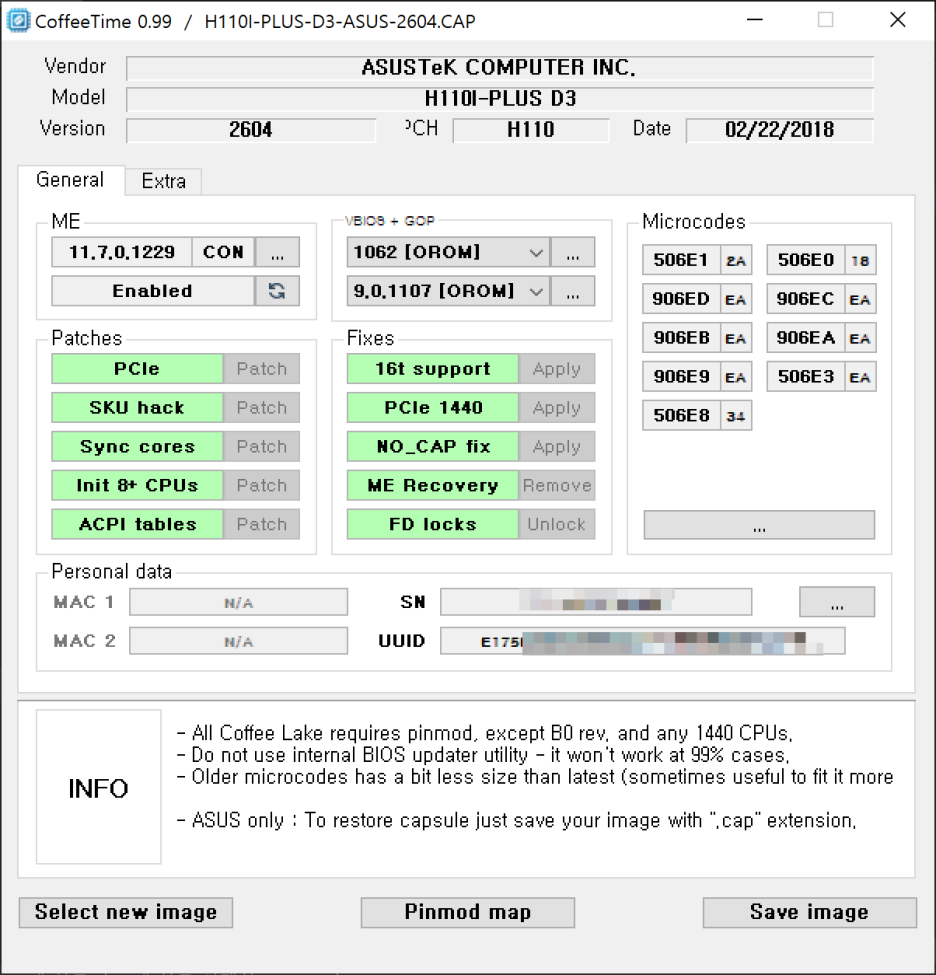

ME 부분과 VBIOS + GOP 부분에서 ... 부분을 클릭 후 하단의 Patch 버튼 클릭,

이후 Patches에서 붉은 박스 옆 Patch 버튼 차례로 다 눌러주시면 됩니다.



Microcodes 부분에서는 CPU 종류에 따라 하단에 선택할 수 있으니

사용하실 CPU 종류에 따라 마이크로코드를 넣거나, 아니면 신경쓰지 말고 다 선택하셔도 됩니다.



잘 모르시겠다면, 앞서 공유해드린 플레이신님 영상 참고하시면 좋을 것 같습니다.

다 작업하면 아래와 같은 화면이 나옵니다.



이때, ASUS 메인보드를 사용하시는 경우에는 Personal data 부분의 ... 을 클릭해서

아까 처음에 백업해둔 바이오스를 불러와주시면 됩니다.

ASUS는 바이오스에다가 시리얼 넘버와 UUID를 같이 심어두나보더라고요.

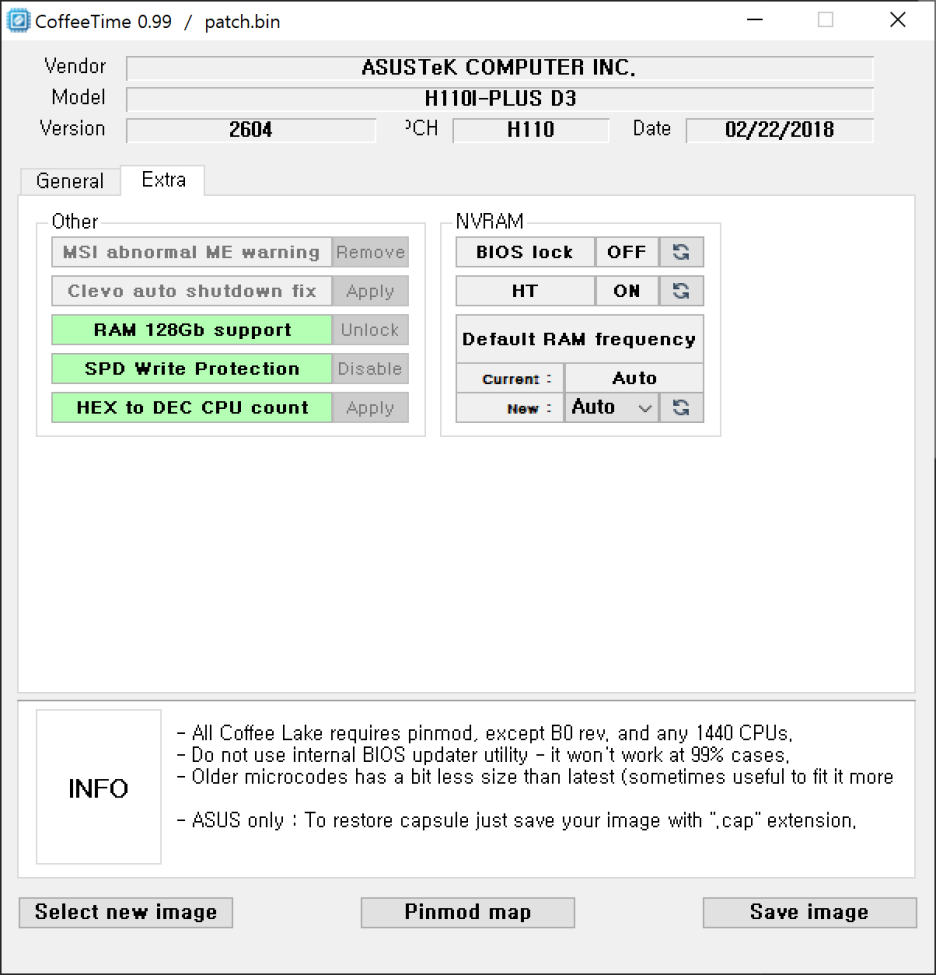

General에서 Extra 탭으로 넘어가도 비슷한 화면이 나오는데, 마찬가지로 다 Patch 해주시면 됩니다.

다 작업한 이후에는 Save image를 해주시면 됩니다.



다시 프로그래머로 돌아와서,

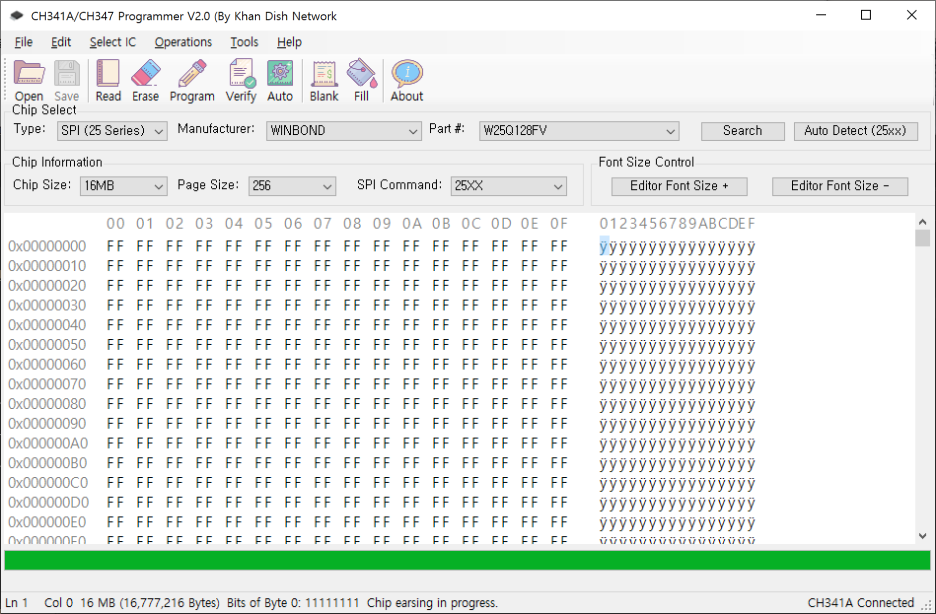

상단의 Erase를 눌러서 칩에 저장된 바이오스를 지워주고요,

그다음 Open을 눌러 방금 작업한 패치된 바이오스를 선택해주신 후,

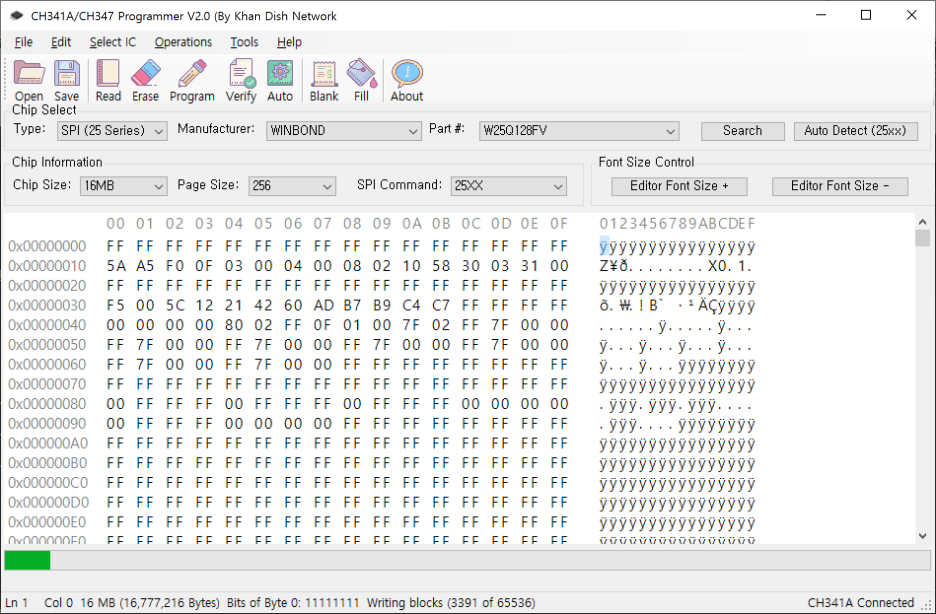

Program을 눌러 칩에 개조된 바이오스를 적용하시면 되겠습니다.





오랜만에 글 쓰려니까 꽤 어렵네요..ㅎㅎ;;



2024년 11월 1일에 작성했다가 임시저장한 글을 살려보았습니다.

목성인이었습니다.
